Статическое электричество в лаборатории — невидимая угроза. В электронной промышленности, при сборке микросхем или работе с горючими жидкостями она может стоить оборудования, данных и жизни. Антистатические столы и стулья решают эту проблему. Но это возможно только при одном условии — правильном заземлении рабочей поверхности, без которого все теряет смысл.
Что такое антистатическая лабораторная мебель
Электростатический разряд (ESD) — это переток заряда между объектами. Для человека тысячи вольт ощущаются как легкий укол, для микроэлектроники — это смерть. Пробой изоляции наступает уже при 10–30 В. Заряд с коврового покрытия достигает 15 000 В, разрушая транзисторы. В лабораториях с горючими веществами искра от статики становится детонатором.
Пыль, притянутая статическим зарядом, оседает на контактах и ухудшает соединения. Накопленный потенциал на корпусах приборов вносит помехи в измерения. В лабораториях, где работают с точными методами анализа, это оборачивается искажёнными результатами и повторными исследованиями.
Основные задачи антистатической мебели:
- отвод статического заряда с рабочей поверхности в контур заземления;
- предотвращение накопления потенциала на корпусах приборов и оснастке;
- защита персонала от случайного разряда через изолированные элементы;
- обеспечение стабильности показаний чувствительного оборудования.
Антистатику встраивают не только в столы. Токопроводящие покрытия на столешницах, заземлённые колёса стульев, специальный линолеум или наливные полы, стеллажи для чувствительных деталей, мойки и подставки под анализаторы — всё это работает как единый механизм. По отдельности каждый элемент лишь ослабляет проблему, но не устраняет её.

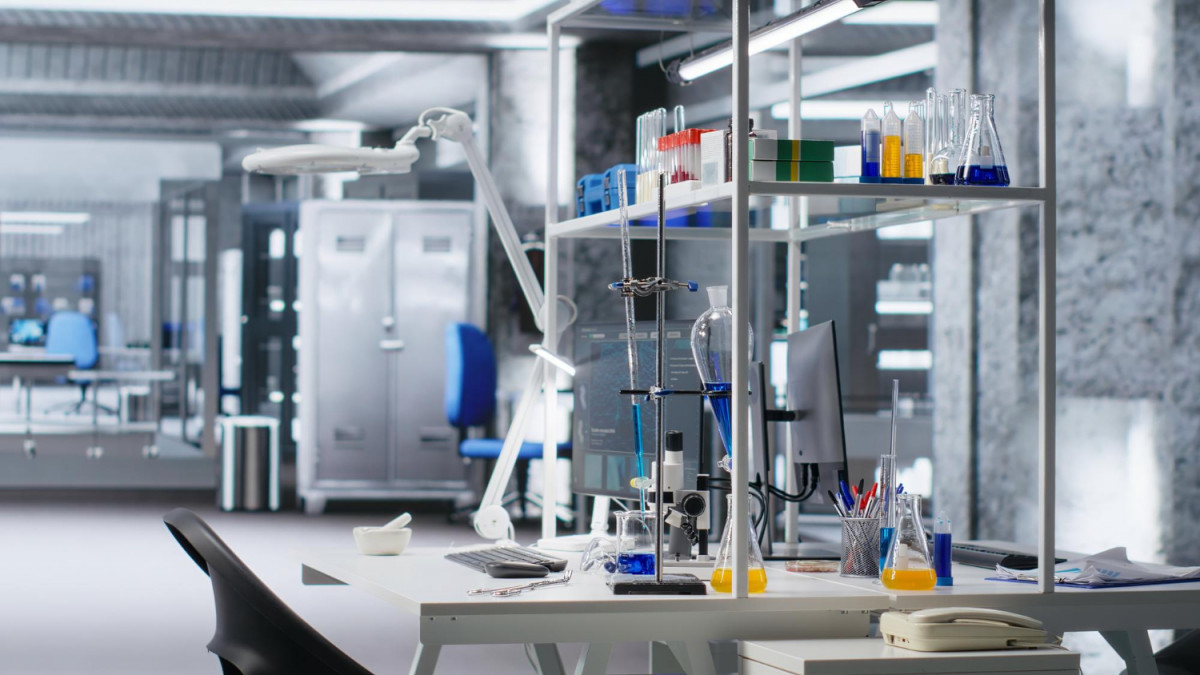

Где необходима антистатическая мебель
Из-за статического разряда ломается оборудование, ухудшается чистота эксперимента, страдает персонал. Проблема возникает в самых разных сферах — от сборки микросхем до работы с горючими жидкостями. Но везде она требует одного: контроля над невидимым, но разрушительным электрическим потенциалом.
Где антистатическая мебель входит в обязательное оснащение:
- сборочные и тестовые линии электроники;
- производство полупроводников и микросхем;
- метрологические и калибровочные центры;
- НИИ и лаборатории материаловедения;
- цеха с легковоспламеняющимися средами;
- предприятия авиационной и космической отрасли.
Характер угрозы от статики зависит от специфики лаборатории. В микроэлектронике опасен пробой плат — порог в единицы вольт. В химии критична искробезопасность — разряд воспламеняет пары. В метрологии мешают наводки, искажающие сигналы. Поэтому требования разные: где-то достаточно столешницы, где-то необходим полный комплект с заземлением и браслетами.
Как устроены антистатические столы и стулья
Антистатический стол — многослойная конструкция. В основе столешница из HPL-пластика с токопроводящими частицами. Сопротивление поверхности в пределе от 10⁶ до 10⁹ Ом. Это обеспечивает контролируемый отвод заряда. Стальной каркас соединяется со столешницей через заземляющие шайбы. Регулируемые опоры с амортизаторами гасят вибрацию. Это сохраняет постоянный контакт с заземлением.
Конструкция антистатического стула строится вокруг непрерывной цепи от сиденья до пола. Опора и крестовина из алюминия или стали, без изолирующих накладок. Сиденье и спинка обтягиваются ESD-тканью или композитной кожей с углеродными добавками. Внутри газового лифта металлическая втулка-контакт. Колёса или накладки на ножках имеют сопротивление не более 10⁶ Ом. Все элементы рассчитаны на срок службы не менее 10 лет.
Какие материалы используются
Выбор материалов для антистатической мебели — задача, где нет права на ошибку. Каждый слой столешницы, каждый элемент каркаса и каждая деталь покрытия должны работать на отвод заряда, но при этом выдерживать кислоты, растворители и постоянный контакт с оборудованием.
Материалы, используемые в производстве:
- HPL-пластик с токопроводящими добавками;
- специальные ESD-покрытия для столешниц;
- углеродонаполненные полимерные композиты;
- стальные и алюминиевые каркасные профили;
- износостойкие и химически стойкие составы.
Комментарий специалиста: даже идеальная антистатическая мебель не гарантирует защиту сама по себе. Столы и стулья — лишь часть системы. Сюда входят заземлённые полы, правильно организованная шина, антистатическая одежда и разводка кабелей. Без этого дорогие материалы теряют эффективность. Комплексный подход — единственный способ обеспечить безопасность.
Почему важно правильно организовать заземление
Заземление — единственный способ убрать статический заряд с рабочих поверхностей и тела оператора. Без него потенциал остаётся в зоне контакта и нарастает даже при наличии антистатических столешниц. Безопасный отвод достигается через непрерывную цепь, соединяющую стол с контуром здания. Разрыв в любой точке делает систему бесполезной.
Основные элементы системы заземления:
- заземляющая шина для подключения мебели;
- контактные площадки на столешницах и каркасах;
- заземляющие браслеты для персонала;
- тестеры для контроля сопротивления цепи.
Антистатические столы и стулья без правильно организованного заземления не работают. Частая ошибка — оснащение лаборатории дорогой мебелью при полном игнорировании отвода заряда. Также ошибочно подключают несколько столов к одной клемме. Это создаёт разность потенциалов между местами.
На что обратить внимание при выборе
Выбирать антистатическую мебель только по картинке или цене — значит закладывать риск с самого начала. В одной лаборатории достаточно базовой столешницы, в другой требуется полный комплект с заземлением, браслетами и контролем влажности. Условия эксплуатации диктуют свои правила.
При выборе внимание обращают на:
- соответствие мебели задачам и среде лаборатории;
- сертифицированные материалы столешниц и покрытий;
- стабильность антистатических свойств поверхностей;
- совместимость с имеющимся оборудованием и приборами;
- эргономику рабочих мест для длительной работы;
- наличие вывода для подключения к контуру заземления;
- документацию и гарантию от производителя.
Антистатическая мебель не работает как самостоятельное средство защиты. Столы, стулья, стеллажи, мойки и вытяжки лишь звенья одной цепи. Здесь каждый элемент влияет на общую эффективность. Без заземлённого пола, правильно подобранной одежды персонала и контроля влажности воздуха дорогая ESD-мебель теряет свои свойства.
Выбирать мебель стоит не по каталогу с картинками, а под конкретные задачи и условия. Начните с аудита рабочих мест. Оцените чувствительность оборудования и уровень существующих рисков. Затем подбирайте решения, которые закроют все слабые места. В нашем каталоге представлены сертифицированная мебель под задачи разных лабораторий и производств.
FAQ
Что такое антистатическая мебель?
Столы, стулья и стеллажи с покрытиями, которые отводят электрический заряд с поверхностей и тела человека в землю. Вместо накопления статики она безопасно уходит по проводу.
Какова цель антистатических свойств?
Не дать статическому разряду вывести из строя микросхемы, испортить результаты измерений и создать искру там, где работают с горючими жидкостями или газами.
Каковы требования к лабораторной мебели?
Столы, стулья и шкафы должны стабильно отводить заряд. Обязательно наличие заземляющих выводов. Мебель должна выдерживать нагрузки, характерные для лаборатории.
Что является эффективным средством защиты от статики?
Набор, который закрывает все пути появления заряда. В него входят антистатические поверхности, браслет на сотруднике и контроль влажности.
Какие существуют типы антистатической мебели?
Столы для монтажа и пайки, стулья с колёсами и без, шкафы и стеллажи для хранения, мойки, стойки под анализаторы и вытяжные шкафы.
Какие стандарты регулируют антистатическую мебель?
Международные IEC 61340 и ANSI/ESD, плюс внутренние нормы предприятий. Для России также действуют рекомендации Роскачества для защиты чувствительного оборудования.
Как выбрать антистатическую мебель?
Начните с того, что у вас за задачи: работа с платами, точные измерения или химия. Оцените, как часто меняется состав сотрудников и какие нагрузки на мебель.
